1. 课程信息
- 实验地点：******
- 实验时间：2021.03.25
- 实验时长: 3小时（4节课）
2. 实验要求
驱动板上LED1 ~LED8按如下2个模式循环闪烁：
① 每个灯亮1s灭1s，从右至左依次闪烁，共8次
② 每个灯亮1s灭0.5s，从左至右间隔闪烁，共4次
思考（加分项）：
- 如何使用按键控制流水灯的闪烁时间？
如：按一次亮1s，再按一次变为亮0.5s。
2. 如何使用按键控制流水模式？
如：按一次8个灯依次闪烁，再按一次LED2/4/6/8间隔闪烁
3. 设计与实现
3.1 实验步骤
- 在Vivado中创建工程，并添加.v文件
- 阅读实验提供的源码文件并完善部分代码
- 添加testbeach文件，做仿真分析
- 添加.xdc文件（将模块引脚与开发板引脚绑定），并下板验证
3.2 电路功能说明
（包括各个模块功能、关键代码分析，可以使用文字、框图、功能表、状态图等进行说明）
3.2.1 关键代码分析
计数器模块
always @(posedge sys_clk or negedge sys_rst_n) begin
if (!sys_rst_n)
counter1 <= 32'd0;
else if(!led_control)//led_control==0为状态1
if (counter1 < 32'd200_000_000)//系统时钟100M，计数器计200M次即2s
counter1 <= counter1 + 1'b1;
else
counter1 <= 32'd0;
else
counter1 <= 32'd0; //状态2时，counter1置零不计数
end
//通过led_control信号来控制计数器2秒或1.5秒,并分别记为counter1和counter2模式控制模块
always @ (posedge sys_clk or negedge sys_rst_n) begin
if(!sys_rst_n)
cnt<=32'd0;
else if(cnt<32'd2200_000_000)
cnt<=cnt+1;
else
cnt<=0;
end
//cnt计数器来记录一轮循环，cnt<1600_000_000,即小于16秒为左移，cnt>1600_000_000时为右移。led移动
always @(posedge sys_clk or negedge sys_rst_n) begin
if(!sys_rst_n)
led1<=8'b00000001;
else if (!led_control) begin
if (counter1 == 32'd200_000_000)
led1 <= led1<<1; //左移1位
else
led1 <= led1;
end
else led1 <= 8'b00000001;//状态2时led1就在led2基础上左移，状态转换时即可无缝衔接
end
always @(posedge sys_clk or negedge sys_rst_n) begin
if (!sys_rst_n)
led <= 8'b00000001;
else case (led_control)
0 : if(counter1 < 32'd100_000_000) led = led1; else led = 8'b0; //进入状态1时，先让灯亮1s，再将移位寄存器led1的值赋值给led
1 : if(counter2 < 32'd100_000_000) led = led2; else led = 8'b0; //进入状态2时，先让灯亮1s，再将移位寄存器led2的值赋值给led
default : led <= led;
endcase
end
//分别用led1和led2来表示两种状态下的led状态，led_control为0时，当达到2秒时，led1进行左移。通过counter1的值判断是否达到1秒，未达到时，将led1的值赋给led，否则led置为8’b0。led_control为1同理3.2.2 系统级表示
3.3 电路接口定义
flowled模块的接口信号定义如下表 1所示。
表 1 flowled模块接口定义
| 信号名称 | 信号位宽（bit） | 信号方向（I/O） | 信号功能描述 |
| sys_clk | 1 | Input | 时钟同步信号 |
| sys_rst_n | 1 | Input | 复位信号 |
| [7:0] led | 8 | Output | 输出的led信号，与外部引脚进行绑定 |
| [31:0] counter1, counter2 | 32 | 中间信号 | 计数器分别计数2秒和1.5秒 |
| [31:0] cnt | 32 | 中间信号 | 计数器记录一个循环22秒 |
| led_control | 1 | 中间信号 | 控制信号，控制流水灯的工作模式 |
| [7:0] led1,led2 | 8 | 中间信号 | 两种不同模式下的led |
4. 验证与分析
4.1 验证平台设计
（包括测试向量说明，可以使用带注释的testbench关键代码等实验过程截屏）
testbeach分析
`timescale 1ns / 1ps
module tb_flowled();
reg clk=0, rst=0;
wire [7:0] led;
flowled u_flowled(
.sys_clk (clk),
.sys_rst_n (rst),
.led (led)
);
initial # 20 rst=1;
always # 1 clk = ~clk;
endmodule系统时钟为100MHz,testbeach文件的仿真范围有限，因而需要将flowled.v文件中的时间单位缩小，同时将testbeach中的clk加快。
4.2 仿真结果分析
（可以使用带注释的仿真波形图等）

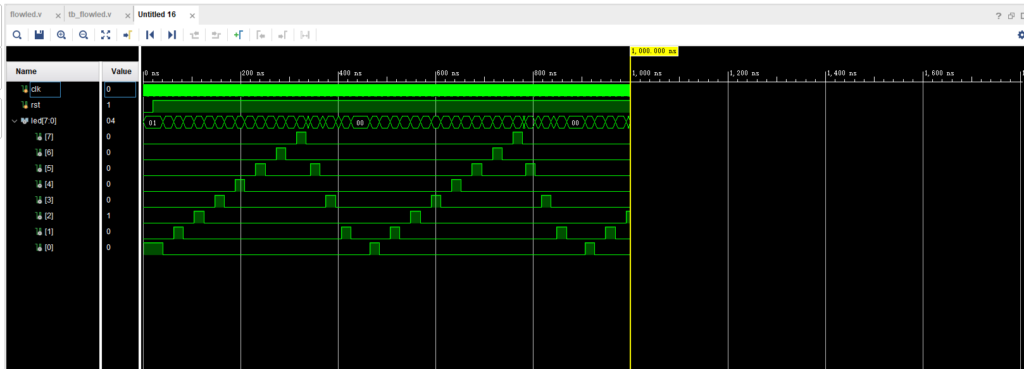

如图所示，在每两个时间间隔，led[7:0]由[0]到[7]依次发光并在一个时间间隔后熄灭。之后，每隔1.5个时间间隔，由[7]到[1]间隔闪烁，且亮一个时间间隔灭0.5个时间间隔，符合实验要求。

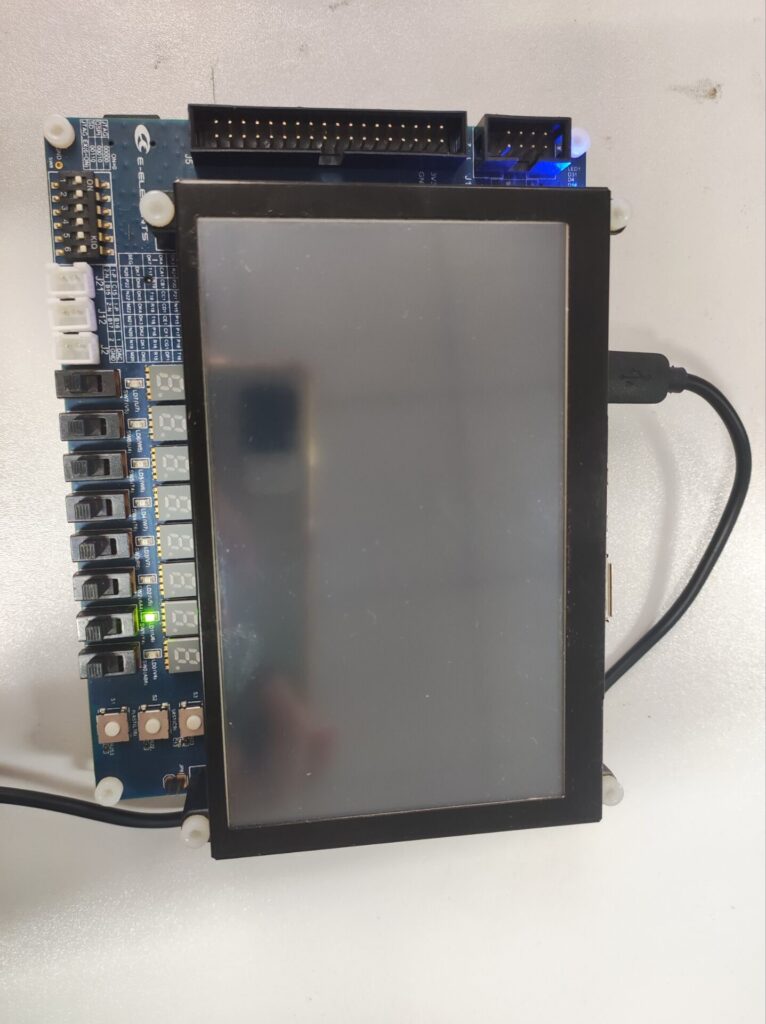

5. 实验结果
（可以使用综合后RTL图等实验过程截屏，实物照片等）
6. 实验中遇到的问题及解决方法
忽略了verlog语言的并行性特征，在多个模块中对cnt信号赋值，导致综合报错，在助教的帮助下找到问题并成功解决问题。开发板与电脑连接失败，更换了一块开发板后，成功下板。
7. 实验感想和建议
通过经典的流水灯实验，体验了Vivado开发环境下的FPGA开发流程，进一步熟悉verlog的语法，在缺少下板环境的情况下，学习通过仿真来进行设计的验证，同时收获了硬件设计的并行思想，这与软件设计还是存在较大差异。
